     高压开关设备在生活中大家可能并不常见,但它对我们用电起着至关重要的作用。今天嘉晨电力小编和大家一起来学习了解高压开关设备。

      高压开关设备是一种重要的配电设备。配电网继电保护与自动化系统通过对开关设备的分合控制,实现配网故障切除、恢复供电和优化运行。高压配电开关设备包括用于架空线路的柱上高压开关设备与用于电缆网络的环网开关柜和电缆分支箱

柱上高压开关设备

1 、户外高压真空断路器

      断路器不仅能通断正常负荷电流,而且能通断一定的短路电流,在高压配电网中有着广泛的应用。它既可用于架空线路中,作为短路保护设备;亦可用作线路分段负荷开关,加装配电网终端后,实现配电网自动化。

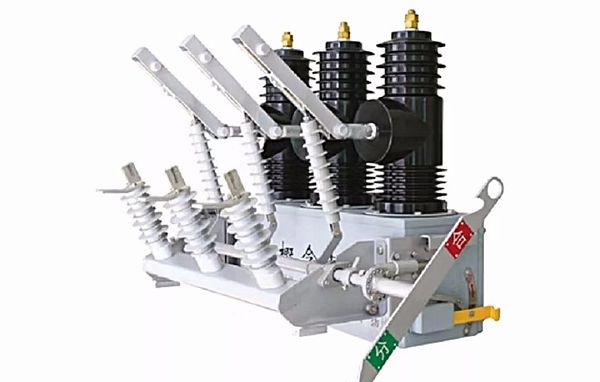

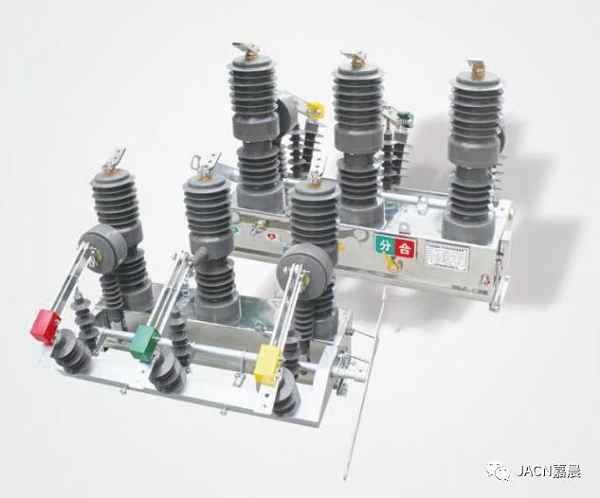

上海嘉晨户外高压真空断路器

      按照灭弧介质的不同,柱上断路器主要有油断路器、SF6断路器、真空断路器等。目前,油断路器已被淘汰,占主导地位的是真空断路器。SF6断路器具有断流能力强、灭弧速度快、电绝缘性能好、检修周期长、没有燃烧爆炸危险等优点,但要求加工精度高、密封性能好、因此价格较昂贵,主要用于需频繁操作及有易燃易爆危险的场所,特别是广泛用于全封闭组合电器。真空断路器具有体积小、重量轻、动作快、寿命长、噪声小、安全可靠和便于维护等优点,广泛应用于3-35kV配电网中。

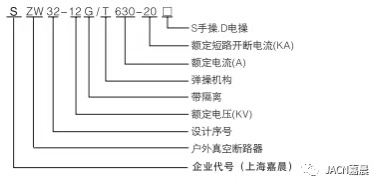

高压真空断路器型号的表示和含义如下:

2、 重合器

      重合器是一种本身具有控制与保护功能的成套开关设备。它能检测故障电流并按预先设定的分合操作次数自动切断故障电流与重合,并在动作后能自动复位或自锁;其作用相当于安装了保护设备的断路器,具有保护性能完善、体积小、造价低的特点,广泛用于变电站出口处或配电线路上。

       早期生产的重合器采用液压控制,现在生产的重合器一般是采用电子控制器的柱上断路器,控制器留有配电网自动化接口,便于实现遥信、遥控与遥测功能。电子控制的重合器常用电磁铁或电动机作为合闸动力,分闸则通过释放分闸弹簧储能来完成,分闸弹簧在合闸过程中储能。用于线路上的重合器,其操作电源直接取自高压线路,用于变电站内时取自变电站内低压电源。

上面介绍的断路器加装具有自动重合功能的配电网终端,亦可作为一个重合器使用。

3 、负荷开关

      负荷开关有简单的灭弧装置,能通断一定的负荷电流和过负荷电流,但不能断开短路电流,必须与高压熔断器串联使用,借助熔断器来切除短路电流。负荷开关是介于隔离开关和断路器之间的一种开关电器,非常适合用作配电线路分段开关,与配电网终端配合,实现配电网自动化。

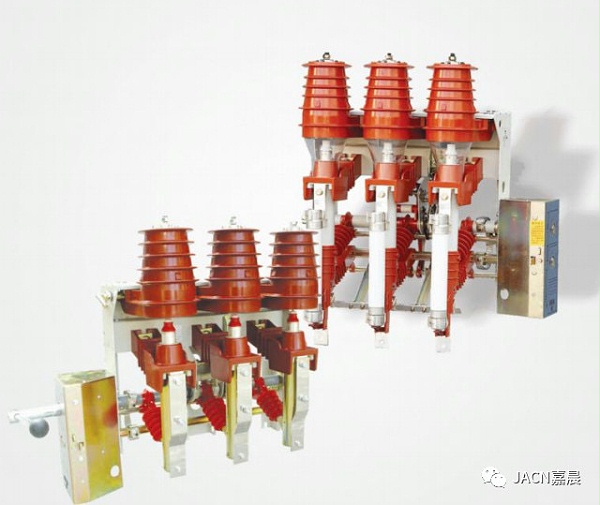

上海嘉晨高压负荷开关

      负荷开关通常内置三相电流互感器与零序电流互感器,提供电流采集信号;有的开关内置电阻或电容分压式传感器,提供电压采集信号。 柱上负荷开关一般都具有电动分合与手动分合功能。电动操作机构电源取自48V或24V直流蓄电池。在实施配电网自动化时,需要安装外部电压互感器或高压取能装置,为终端装置提供电源并给蓄电池充电。

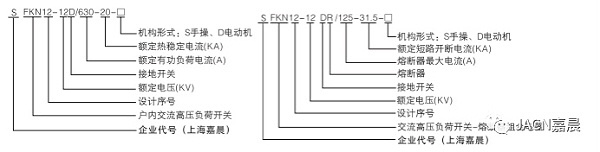

负荷开关型号的表示和含义如下:

4 、自动分断器

      自动分段器是一种本身配有控制器的负荷开关,能够关合到故障上,但不能开断短路电流,是一种由重合器发展而来的自动开关设备。其作为分段开关安装在配电线路上,与变电站出口处的重合器或断路器配合,按顺序动作,隔离线路故障。自动分段器的控制电源由高压线路通过电源变压器或电压互感器提供,为**开关在故障电流时不分断,通过电流互感器为合闸线圈提供维持电流,以**开关在大电流时处于合闸状态。根据检测和控制原理的不同,自动分段器分为电压型与电流型。检测到线路失压后即跳闸、来电后延时重合的称为电压型;检测到短路电流出现次数超过设定值后跳闸的称为电流型。

上面介绍的负荷开关加装具有自动分段功能的配电网终端后,也可作为自动分段器使用。

5、 自动分界开关

     近年来,一种俗称为“看门狗”的自动分界开关在国内获得了广泛应用。自动分界开关不的构成与自动分段开关类似,只是其安装地点是在用户供电系统与供电企业所管辖的主系统的分界点上。

     自动分界开关可采用电流型控制原理隔离用户侧系统的短路故障,亦可配置电流保护直接切除用户侧系统的短路故障。同时,可检测或根据需要自动隔离用户侧系统的小电流接地故障。

6、 自动分支开关

     自动分支开关安装在配电线路分支线的出口上,用于直接切除或隔离分支线上的故障,其构成和工作原理与自动分界开关类似。

7、 隔离开关

隔离开关,俗称“刀闸”,无灭弧能力,既不能断开正常负荷电流,更不能断开短路电流,主要功能为:

(1)隔离电压。隔离开关断开后,提供一个电气间隔,在电路中可以造成一个明显可见的断开点,**检修人员及设备或试验工作的安全;

(2)倒闸操作。高压隔离开关常与断路器配合使用,由断路器完成带负荷线路的接通和断开任务。

(3)分、合小电流。隔离开关可以接通或断开电流较小的回路,如电压互感器、避雷器、空载母线、励磁电流不超过2A的空载变压器、电容电流不超过5A的空载线路等。

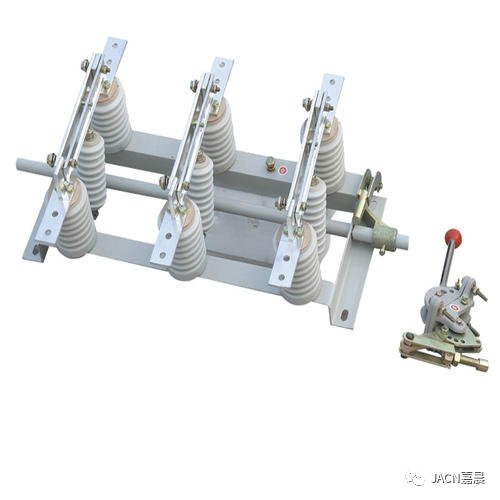

上海嘉晨隔离开关

      隔离开关的种类很多,按安装地点可分为户内式和户外式;按极数可分为单极和三极;按支持绝缘子数目可分为单柱式、双柱式和三柱式;按闸刀运动方向可分为水平旋转式、垂直旋转式、摆动式和插入式等。

      隔离开关分合时用绝缘构棒操作,绝缘构棒扣住隔离开关锁钩,拉动锁钩,解开自锁装置后带动与之相连的导电板旋转实现分闸动作;合闸时由绝缘钩棒顶住隔离开关锁钩带动转轴旋转,使之相连的导电板转动至合闸位置。

隔离开关型号和表示含义如下:

环网开关柜

      环网开关柜,简称环网柜,用于电缆环网中,起着分支、分段、联络功能。环网柜是一种组合配电装置,包含负荷开关柜、断路器柜、负荷开关一熔断器组合电器柜等功能柜单元。有的环网柜箱内,留有专门的安装配电网终端的间隔。环网柜进线与出线配置三相电流互感器,提供电流采集信号;在母线上安装电压互感器提供电压采集信号,并为电动操作机构与配电网终端提供电源。

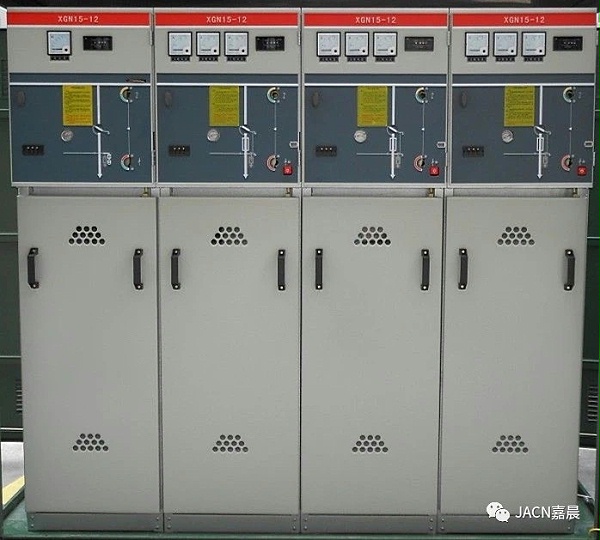

嘉晨电力高压环网柜

       嘉晨电力环网柜具有结构紧凑、造价低、体积小、安装方便的优点,可以根据需要扩展,不受外部环境的影响,在城市电网中获得了广泛应用。在中国,环网柜除用作环网供电单元外,还越来越多地用作开闭所多回路开关设备与用户终端配电设备。

电缆分支箱

    配电电缆分支箱是根据配电电缆支接的需要制成的能够安装一定数量的配电电缆终端的户外封闭箱。为便于随时投切分支电缆,通常在其每一个配电电缆终端与汇流母线间接入熔断器、隔离开关或可带电插拔的电缆终端头。有的电缆分支箱配有开关设备,用于对分支线路的投切控制。

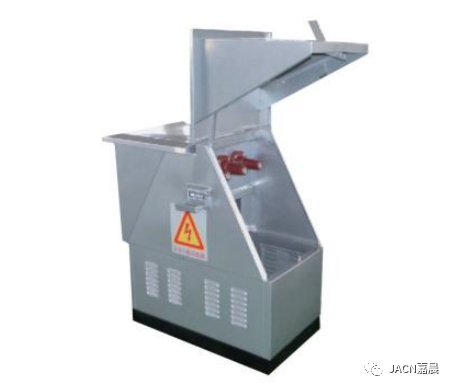

嘉晨电力电缆分支箱
